Leírás
A Jingwei Systemtechnik Ltd. a digitális vágógépek egyik vezető gyártója.
A saját területének úttörőjeként célja a folyamatos technológiai újítás, új mérnöki megoldások kifejlesztésével.
A folyamatos újításnak köszönhetően rendkívüli népszerűségre tett szert a cipő-, ruházati, csomagolási, reklám-, elektronikai és bőripar területén.

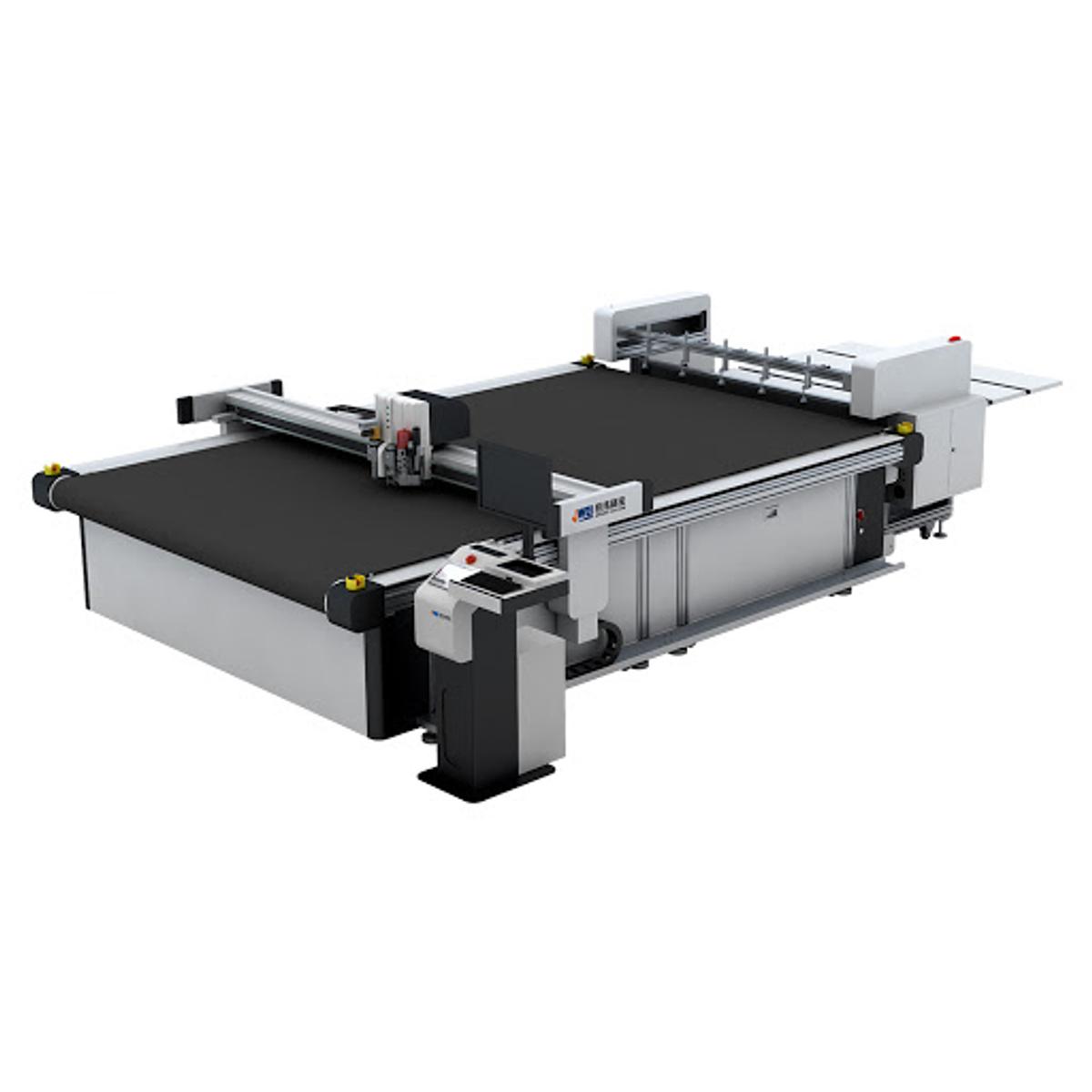

A TB sorozatú digitális vágó egy multifunkcionális digitális vágó, amely minden utófeldolgozási igényt kielégít. A modulált szerszámfej-felépítés kényelmes szerszámváltást tesz lehetővé, költséghatékonyan vásárolhatunk hozzá szerszámokat egyedi igények szerint.
A digitális vágó hattengelyes motorvezérelt rendszere nagy sebességgel és pontossággal teljesít. Az integrált vezérlő csökkenti a hibaarányt és a karbantartási költségeket, míg a zónákra osztott vákuumrendszer a megfelelő alapanyagrögzítést biztosítja.
Főbb jellemzők
- Opcionális maró szerszám, automatikus szerszámfej cserélő modullal
- Többfunkciós digitális vágógép, amely gyorsan változtatható, hogy alkalmazkodjon a különféle anyagokhoz
- LCD érintőképernyő felhasználóbarát felülettel
- Beépített biztonsági funkciók, amelyek elősegítik a balesetmentes munkafolyamatokat
- Kis - és nagy mennyiségű munkákra egyaránt tökéletesen alkalmazható
- Zónákra osztható vákuum asztal
- Forgatható vágóalátét
- Szervó meghajtás a gyors és precíz munkavégzéshez
- Automatikus vágásmélység állítás a kés és vágóalátét élettartamának növelése érdekében
- Rengeteg standard kiegészítő
- Több méretben rendelhető az Ön egyedi igényei szerint
- Opcionális lap adagoló, a nyomtatott termékek automatizált vágásához
A digitális vágó rugalmas szerszámmodul-opciókat kínál, amelyek megfelelnek a különféle iparágak igényeinek, legyen az bőripar, textilipar, autógyártás, reklámdekoráció, csomagolóipar, nyomdaipar, külső-belső dekoráció.
Íme néhány példa a szerszámokról és a felhasználási területekről:
Elektromos oszcilláló szerszám

Kontúrvágó eszköz
Elektromos körkéses eszköz
V-alakú vágó eszköz
Univerzális vágó eszköz
Maró szerszám
Habvágó eszköz
Görgős biegelő szerszám
Alap tartozékok TB08II gép vásárlása esetén
- Tripla fejtartó tokmány
- Rajzoló toll eszköz
- Lézer pozíció pointer (manuális pozícionáláshoz)
- Mozgásérzékelő és vészleállító
- Zónákra osztható vákuumasztal
- Automatikus vágásmélység-beállító eszköz
- Érintőkijelzős panel
- Hangszigetelés
- Kompresszor
- JWEI szoftver és USB kulcs
Standard szerszámok
- Elektromos oszcilláló eszköz (1mm mozgással)
- Univerzális vágó eszköz
- Optikai regisztrációs (CCD kamera)
- V-alakú vágó eszközök karton/méhsejtrácsos táblákhoz
- Kontúrvágó eszköz (nyomtatott - hordozóval ellátott anyagok vágásához)
- Görgős biegelő szerszám
Opcionális szerszámok
- 1800 W DAKA Maró szerszám (60000RPM) Automatikus szerszámcserélő modullal
- Automata lap adagoló rendszer (1,6 m széles)
- Automata lap adagoló rendszer (2,1 m széles)
- Automata tekercs adagoló rendszer (3, 2 m széles)
- Elektromos körkéses eszköz
- Habvágó eszköz
- V-alakú vágó eszköz szürke kartonokhoz
- V-alakú vágó eszköz pasztpartu keretekhez
- Elektromos oszcilláló eszköz (2 mm mozgással)
- Elektromos oszcilláló eszköz (4 mm mozgással)
- Felső kamera szerkezet
Garancia
A vágógép 1 év gyártói garanciával rendelkezik.
Rendelhető méretek
250×160 cm – 310×210 cm
Paraméterek
Többfunkciós gépfej | Könnyedén cserélhető szerszámok. Gravírozó, maró, oszcilláló vágás, kontúrvágás, riccelés, vágás, lézeres pozicionálás és precíz kamerás regisztráció. |
Szerszámok | Többféle méretű és felhasználású vágóeszközök, és többféle átmérőjű riccelő görgős eszköz. |
Biztonsági eszköz | Infravörös szenzor, gyors és megbízható ütközésvédelem. |
Mozgási sebesség | 1500mm/mp |
Vágási sebesség | 1200mm/mp (függ a szerszámtól és a vágás módjától) |
Vágható maximális vastagság | Maximum 50mm (Különféle anyagok szerint testreszabható) |
Vágható alapanyagok | Többféle hullámkarton, szürkekarton, habkarton,habosított PVC, méhsejtrácsos karton, autódekor fólia, polipropilén gumi, flexibilis banner, textil zászló alapanyag, polyetilén habok, eva habos gumik, pvc táblák, akril/plexi táblák, vastag szivacsok/habok |
Vágható alapanyag rögzítés | Többzónás vákuum |
Ismétlődés pontosság | +/-0.05mm |
Csatlakozás | Ethernet |
Irányítópanel | Angol nyelvűLCD érintőpanel |
Meghajtás | Digitális szervó motor,sín,fogasszíj, |
Teljesítmény | 9.5KW |
Feszültség | 380V/220V+-10% 50HZ/60HZ |
Mérete | 3650x2620x1280mm |
